當國產光刻機振動穩定性突破0.15nm、聚變堆第一壁直面1200℃考驗，亞微米級精密鈦加工件（公差≤0.01mm）正成為大國重器性能躍升的核心杠桿。其跨尺度的精度控制能力，直接決定航空發動機葉片氣動效率、量子比特相干時間及植入器械骨整合率，全球市場規模以31.2%年復合增長率向2030年200億美元沖刺。掌握鈦合金超精密加工技術，是中國突破高端裝備“精度封鎖”的戰略支點。
當前精密鈦加工業面臨三重斷層：大尺寸變形補償缺失（Φ1200mm以上件形變超0.008mm）；表面完整性差距（Ra0.3μmvs國際0.05μm）；極端工況可靠性不足（聚變堆構件壽命僅為國際65%）。這些瓶頸導致國產半導體設備鈦腔體良率不足60%，氫能雙極板成本高出40%，亟需在復合制造、智能補償領域?qū)崿F(xiàn)技術爆破。
本報告首次系統解構精密鈦加工“材料-工藝-應用”全維技術鏈，基于上海微電子光刻機、中科院EAST聚變裝置等實證案例，揭示激光-電解復合加工、AI熱變形補償?shù)惹把丶夹g(shù)對性能的躍遷作用。通過對比DMGMORI、東芝等巨頭工藝體系，為產業提供從航空級到量子級的鈦件精度突破路徑，助力中國高端制造實現從“千億規模”到“萬億價值”的質變。

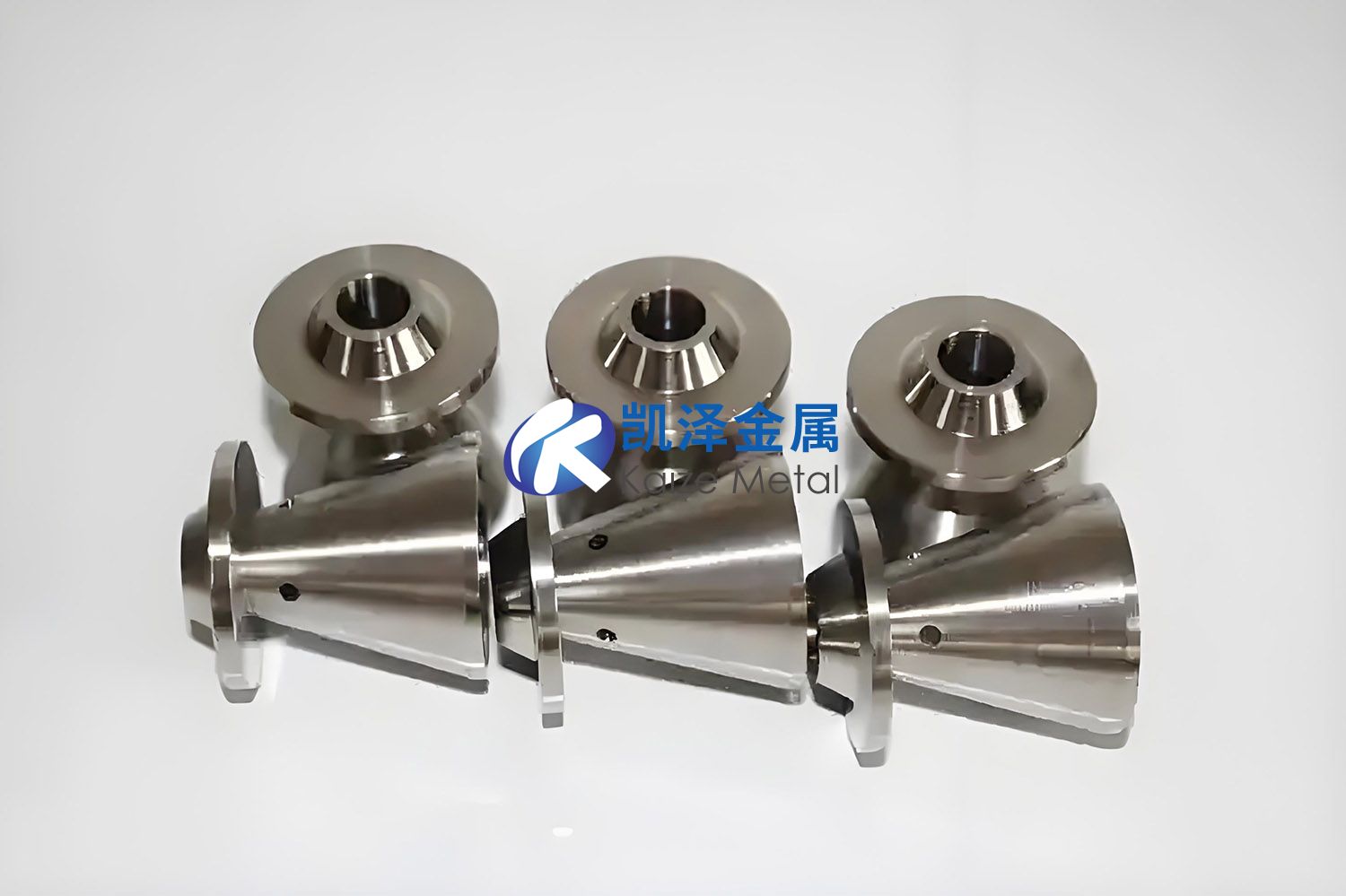

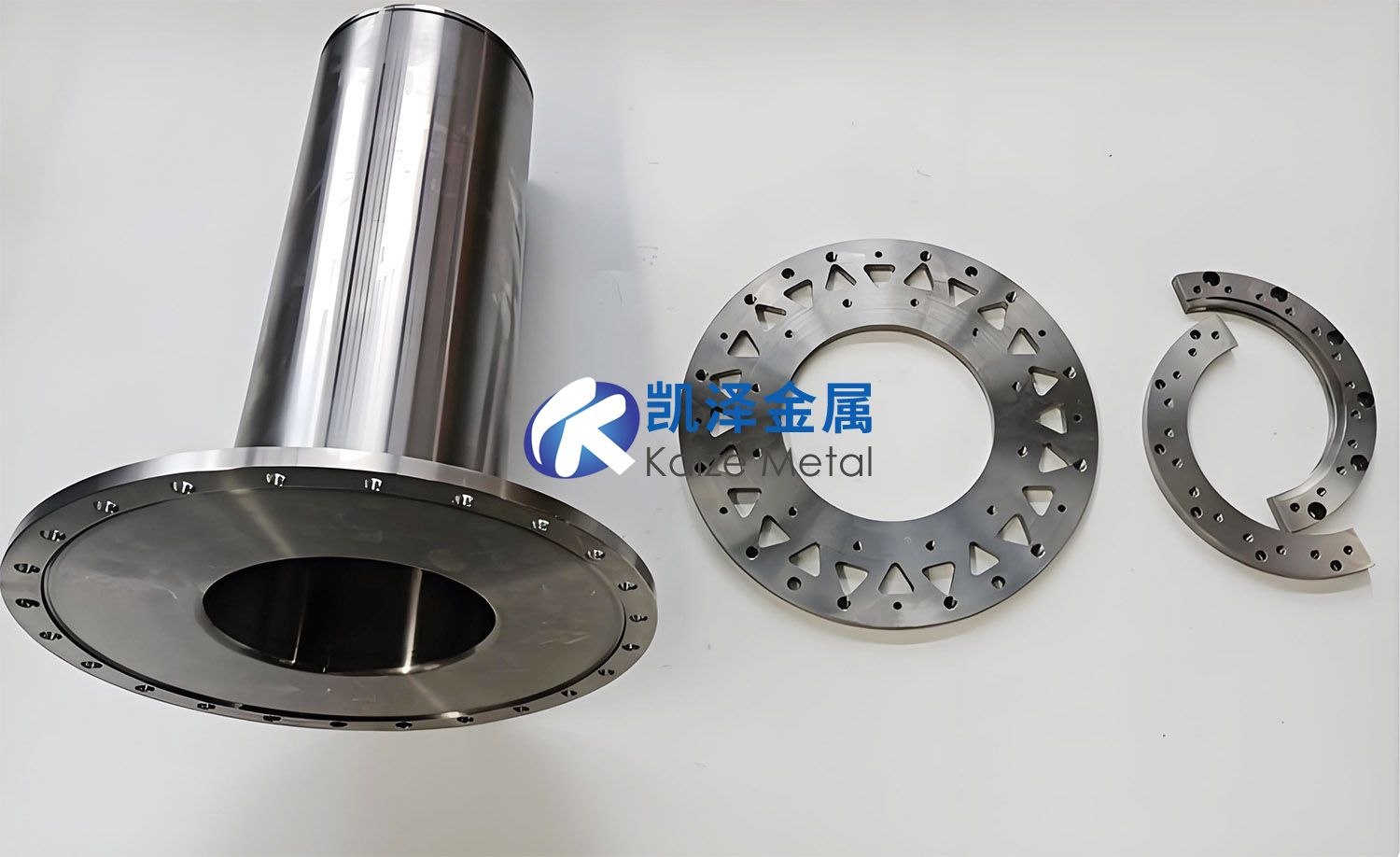

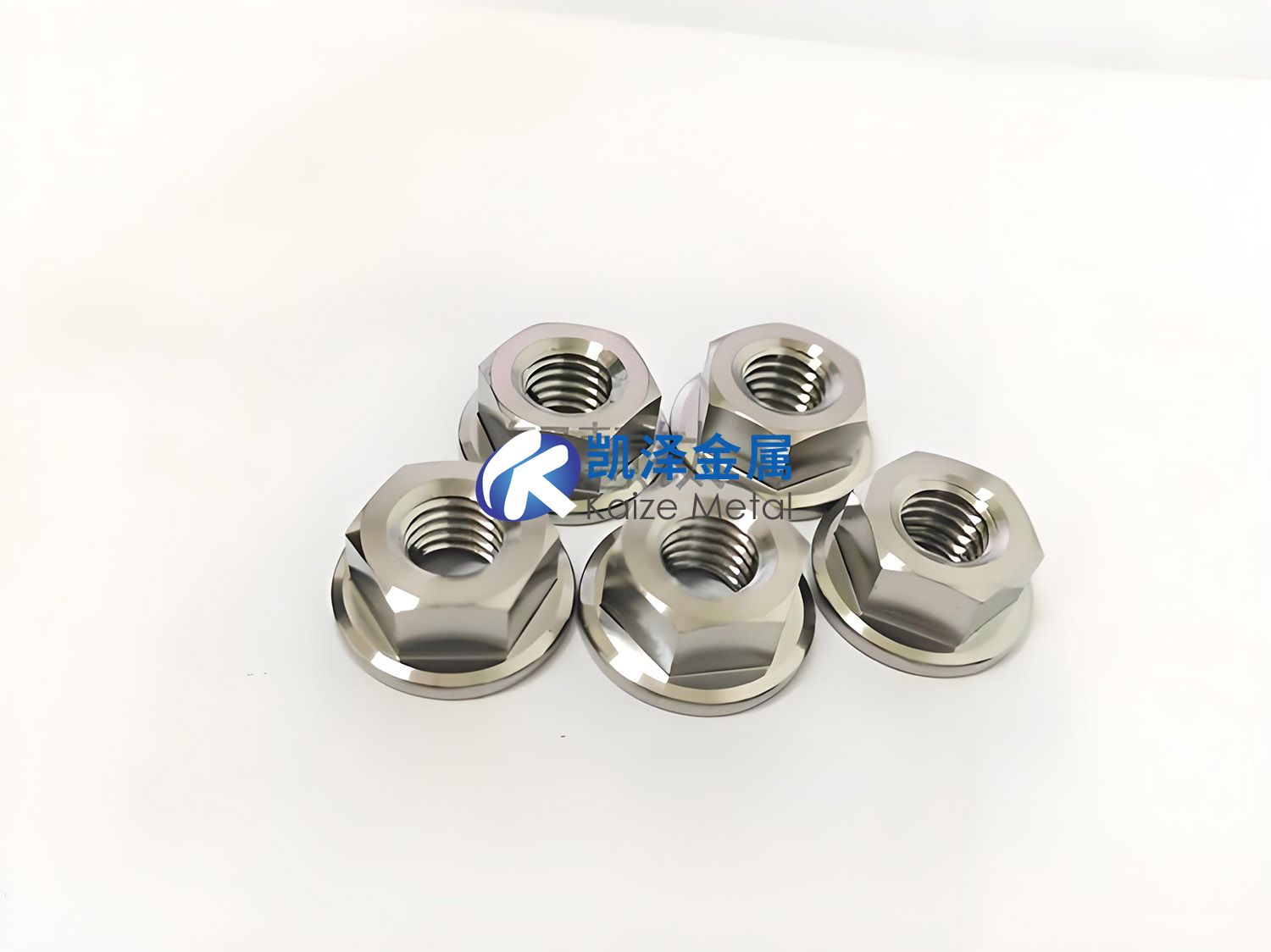

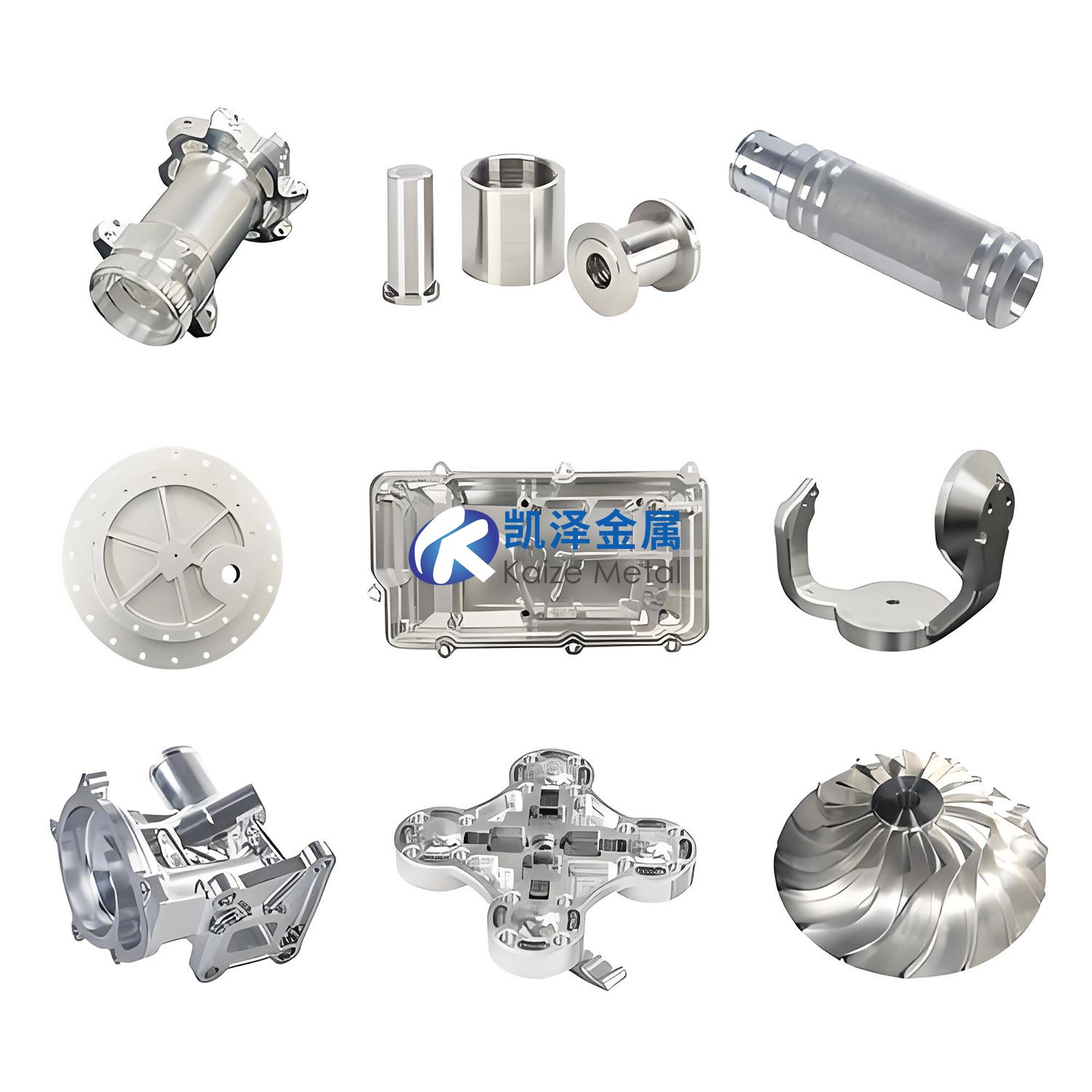

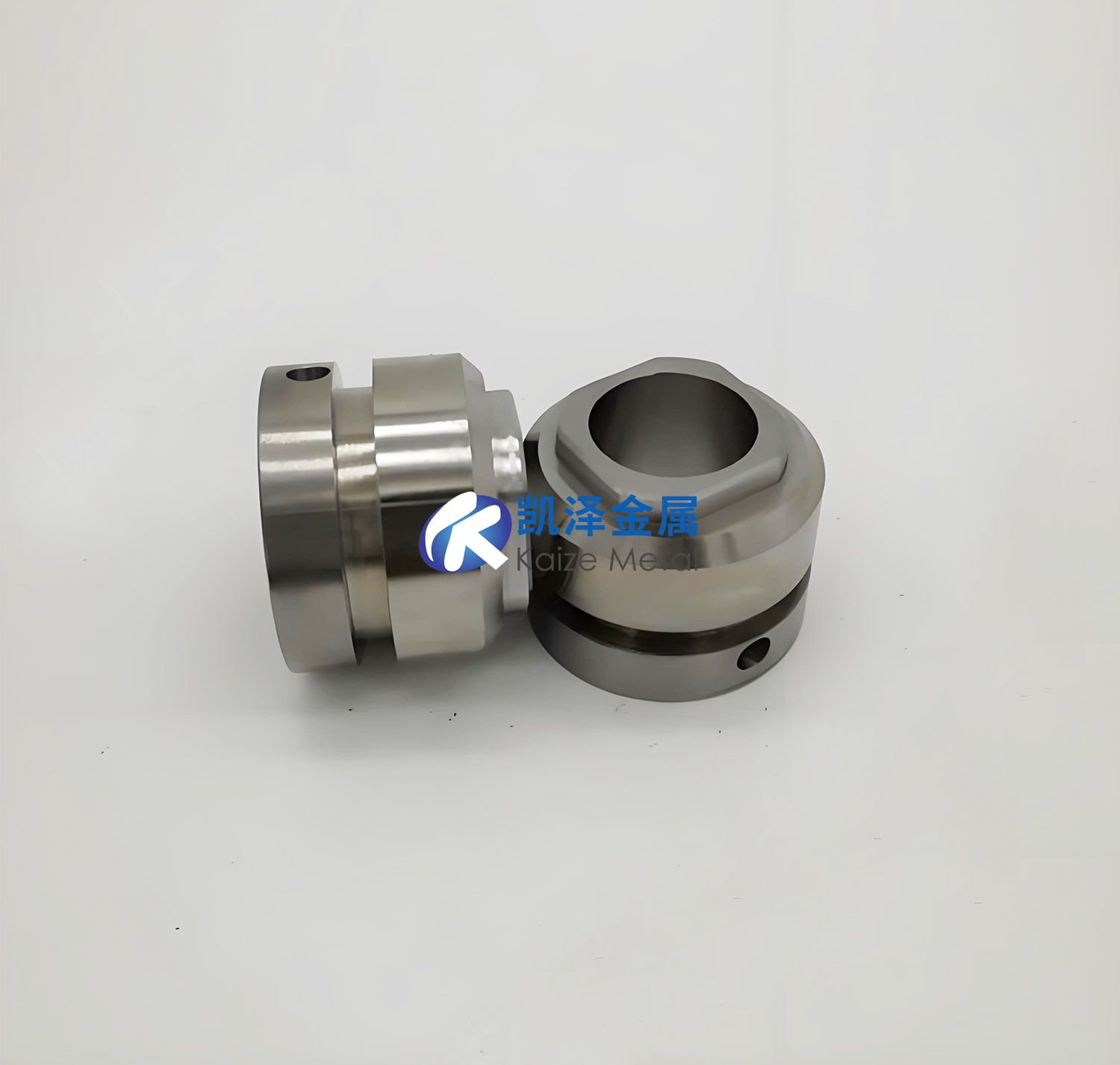

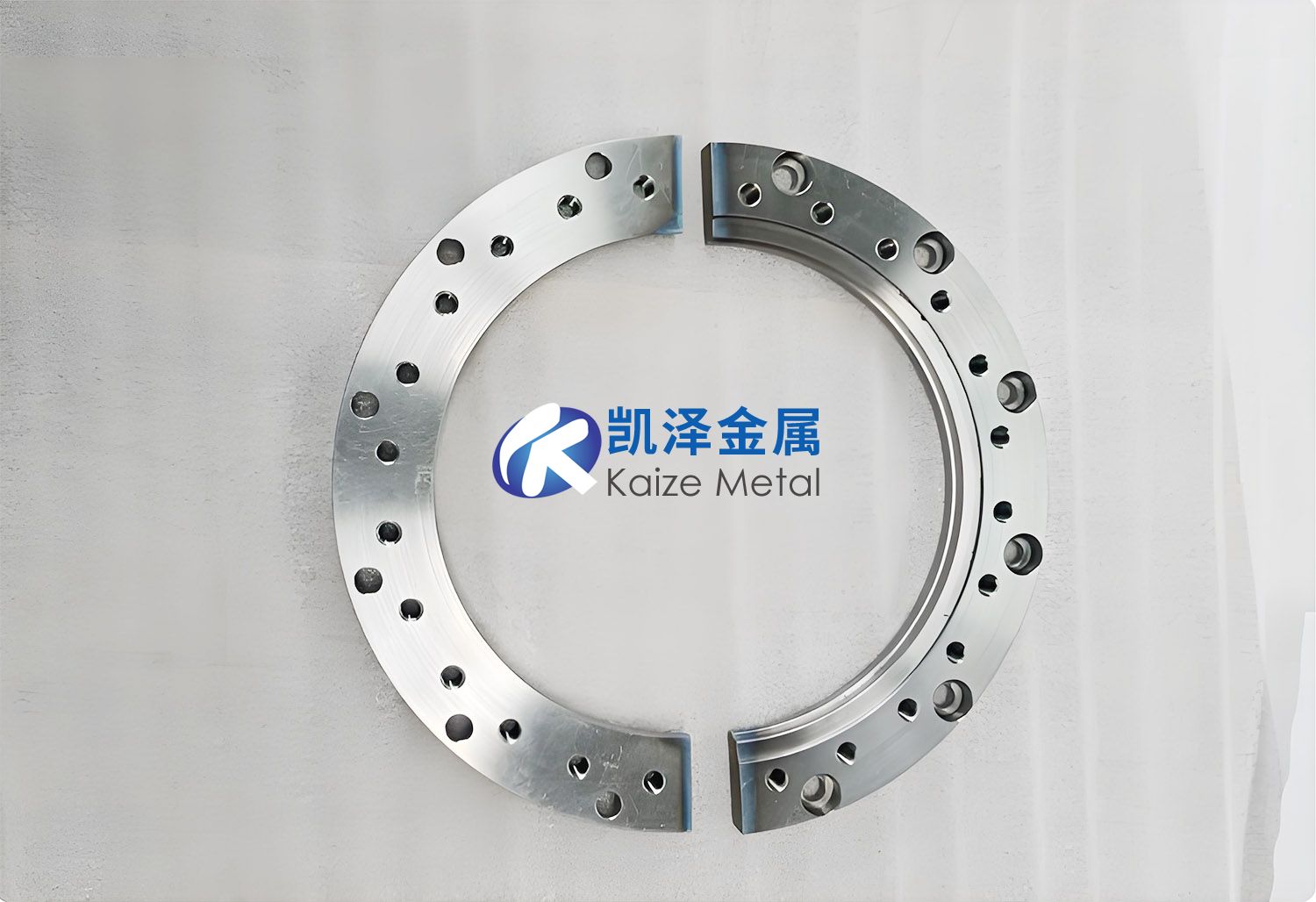

凱澤金屬針對精密鈦加工件（公差≤±0.01mm，表面粗糙度Ra≤0.8μm）的核心應用領域、材質特性、應用前景等，呈現如下：
一、航空航天尖端裝備
1. 發動機核心部件
高壓壓氣機葉片：
材料：Ti-6Al-4V（TC4）
工藝：五軸銑削+電解加工（ECM）
精度：葉型輪廓誤差≤0.03mm，表面殘余應力<200MPa
案例：中國航發長江1000A發動機葉片，減重30%，耐溫性提升至600℃
2. 航天器結構件
衛星燃料閥體：
技術：超精密車銑復合加工（微孔Φ0.5±0.005mm）
密封性：氦檢漏率<1×10?? Pa.m3/s
代表：長光衛星“吉林一號”系列，壽命延長至8年
二、半導體制造設備
1. 晶圓傳輸系統
| 部件 | 材料 | 精度要求 | 作用 |
| 機械手末端執行器 | Ti-5Al-2.5Sn | 平面度≤1μm/100mm | 真空環境下晶圓無損抓取 |
| 靜電卡盤基座 | 高純鈦(4N) | 熱變形<3μm@450℃ | 晶圓溫控均勻性±0.1℃ |
2. 光刻機內構件
EUV反射鏡支架：
拓撲優化結構（減重50%）
熱膨脹系數匹配熔融石英（CTE<4.8×10??/K）
突破：上海微電子SMEE光刻機振動穩定性提升至0.15nm RMS
三、高端醫療器械
1. 植入器械
人工關節臼杯：
表面處理：激光微織構（凹坑Φ80μm，深20μm）
骨整合性：孔隙率60±5%，細胞附著率提升90%
臨床數據：威高集團第三代髖關節，術后松動率降至0.8%
2. 微創手術工具
手術機器人末端器械：
薄壁套管（壁厚0.3mm，直線度0.01mm）
納米復合涂層（摩擦系數<0.02）
案例：天智航骨科機器人，操作精度達0.1mm
四、新能源裝備
1. 氫燃料電池
金屬雙極板流場：
微通道加工（寬×深=0.8×0.6mm，R角<0.05mm）
導電耐蝕涂層（接觸電阻<5mΩ.cm2）
效能：國鴻氫能電堆功率密度突破4.5kW/L
2. 動力電池殼體
超薄電池蓋板：
厚度0.5±0.03mm，平面度≤0.1mm
激光封焊氣密性<0.05cc/min
應用：寧德時代麒麟電池，能量密度255Wh/kg
五、光學與精密儀器
| 領域 | 典型部件 | 關鍵技術 | 性能指標 |
| 空間望遠鏡 | 鏡筒支撐框架 | 仿生輕量化設計 | 剛度重量比>85kN.m/kg |
| 激光陀螺儀 | 諧振腔基座 | 超低應力裝夾 | 熱漂移<0.001″/h |
| EUV光刻機 | 投影物鏡環 | 零膨脹結構加工 | 形變量<2nm@10??Pa真空 |
六、常用材質及特性
精密鈦加工件主要采用以下高性能鈦合金，各具獨特優勢：
| 材質牌號 | 核心特性 | 典型應用場景 | 性能數據 |
| TC4 (Ti-6Al-4V) | 高強度-重量比、耐腐蝕性優 | 航空發動機葉片、骨科植入物 | 抗拉強度≥900 MPa，密度4.43 g/cm3 |
| TC11 | 高溫穩定性（≤500℃） | 航空發動機壓氣機盤 | 500℃持久強度≥640 MPa |
| TA2 (Gr.2) | 工業純鈦，塑性好、耐蝕性強 | 化工管道、海水淡化裝置 | 耐海水腐蝕速率<0.001 mm/a |
| Ti-6Al-4V ELI | 超低間隙元素（氧≤0.13%） | 心血管支架、牙科種植體 | 生物相容性優于不銹鋼 |
| TiAl-Nb基合金 | 超高溫性能（目標900℃） | 高超聲速飛行器熱端部件 | 600℃強度≥685 MPa |
選材趨勢：醫療領域向低彈性模量β型鈦合金（如Ti-13Nb-13Zr）發展，減少應力屏蔽效應；航空航天領域則聚焦TiAl基合金（如Ti-48Al-2Nb），提升耐溫極限。
七、核心制造工藝及創新
1. 傳統精密加工技術
多向鍛造：β相區開坯（>相變點150–250℃），鍛比≥6.5，消除各向異性，心表變形差<5% ；
超精密切削：
專用刀具（如ST300立銑刀）解決鈦合金粘刀問題，提升加工效率30% ；
高速往復磨削工藝（德國PROFIMAT XT磨床），避免鈦合金表面燒傷，磨削應力降低40% 。
2. 增材制造（3D打印）革命
技術優勢：
材料利用率達95%（傳統CNC僅30–40%）；
一體成型復雜結構（如晶格多孔植入物），孔隙率60±5%，骨整合效率提升90% 。
前沿工藝：
激光粉床熔融（LPBF）：制造Ti6242合金部件，抗拉強度突破1000 MPa，耐溫550℃ ；
電子束熔絲沉積：效率較傳統SLM提升400%，成本降至1800元/kg（2025年）。
3. 復合工藝突破
增材-鍛造復合：SLM預制體+等溫鍛（如鉑力特技術），縮短航空葉盤研發周期60% ；
半固態成形：固相率60%坯料在1450℃鍛造，晶粒細化至≤50μm，解決偏析難題 。
八、應用前景與新興市場
1. 航空航天：輕量化與高溫性能雙驅動
軍機領域：殲-20采用3D打印鈦合金主承力框，減重40%，成本僅傳統工藝5% ；
民機領域：C919翼梁（長度>5米）通過激光立體成型技術制造，疲勞壽命提升50% 。
2. 生物醫療：個性化定制爆發增長
骨科植入：威高集團3D打印鈦合金髖臼杯，術后松動率降至0.8% ；
頜面修復：數字化設計+鈦打印頜骨（如南京醫科大學案例），手術精度達亞毫米級 。
3. 3C電子：消費級鈦合金時代開啟
折疊屏手機：
CNC切削：iPhone 15 Pro鈦合金中框（良率30–40%，加工時長3倍于鋁合金）；
3D打印：榮耀Magic V2鉸鏈軸蓋，復雜結構一體化成型，成本降50% 。
市場預測：2027年手機鈦合金中框需求量達1.4萬噸（對應28億元市場），折疊屏鉸鏈3D打印市場突破10億元 。
4. 新能源與高端裝備
氫燃料電堆：鈦雙極板微通道加工（寬×深=0.8×0.6mm），功率密度突破4.5kW/L ；
核聚變裝置：抗輻照鈦合金網格（中子損傷>10dpa），EAST裝置服役溫度1200℃ 。
九、前沿突破領域
1. 核聚變裝置
第一壁支撐網格：
3D打印點陣結構（孔隙率85%）
抗中子輻照損傷>10dpa（兆瓦.年/平方米）
進展：中科院合肥EAST裝置，服役溫度1200℃
2. 量子計算設備
稀釋制冷機支架：
超低磁導率（μ<1.001）
熱導率<0.1W/mK@4K
價值：保障量子比特相干時間>200μs
國內外技術對比與挑戰
| 指標 | 國際高可靠性 | 國內現狀 | 差距根源 |
| 復雜結構精度 | ±0.002mm (DMG MORI) | ±0.008mm (科德數控) | 五軸聯動控制算法 |
| 表面完整性 | Ra 0.05μm (鏡面鈦) | Ra 0.3μm | 振動抑制與刀具補償技術 |
| 大部件加工 | Φ2000×5000mm (東芝) | Φ1200×3000mm (沈陽機床) | 熱變形補償模型缺失 |
| 成本效率 | $150/kg (波音供應鏈) | $280/kg | 材料利用率不足40% |
技術攻堅方向
復合加工技術：
超聲輔助車削（振幅5μm）降低切削力40%
激光輔助銑削提升深槽加工效率3倍
智能工藝系統：
數字孿生平臺實時補償熱變形（精度0.003mm）
AI驅動的刀具磨損預測（準確率>95%）
綠色制造：
鈦屑回收再熔煉（氧增量<200ppm）
干式切削技術替代乳化液
趨勢展望
短周期方向（2025年前）：
半導體設備國產化催生微米級鈦腔體需求激增（CAGR 32%）
商業衛星星座推動輕量化鈦支架成本降至$80/kg
中長期突破（2030年）：
聚變堆抗輻照鈦合金構件實現工程化
神經植入電極的微納鈦針陣列（直徑5μm）量產
十、技術挑戰與趨勢展望
現存瓶頸
成本控制：航空級鈦材加工成本$280/kg（國際$150/kg），材料利用率不足40% ；
大尺寸精度：國內最大鍛件尺寸Φ1200×3000mm（國際達Φ2000×5000mm）；
表面完整性：國產鈦件表面粗糙度Ra 0.3μm（國際Ra 0.05μm）。
未來方向
智能化升級：
AI驅動的刀具磨損預測（準確率>95%）；
數字孿生平臺實時補償熱變形（精度0.003mm）。
綠色制造：氫化脫氫技術降海綿鈦能耗30%，2030年再生鈦應用比例達30% ；
軍民融合：推動GJB 2744A與ASTM B381互認，支撐C919/CR929供應鏈 。
結論：
精密鈦加工件正從“功能部件”升級為尖端系統的性能決定者。在3D打印、AI智造、綠色循環等技術加持下，其應用將從航空航天、醫療向量子計算、聚變堆等前沿領域加速滲透，預計2030年全球市場規模突破200億美元。國內企業需突破超精密加工、大尺寸均質化等瓶頸，搶占高端制造戰略制高點。
