引言
近年來,鈦合金增材制造技術(shù)發(fā)展迅速,尤其是在航空航天、醫(yī)療衛(wèi)生、設(shè)備儀器等領(lǐng)域發(fā)揮著重要作用。鈦合金增材制件缺陷的無損檢測是一項重要的研究內(nèi)容,利用先進的無損檢測裝備和無損檢測技術(shù)是確保增材制件質(zhì)量的主要手段,對未來生產(chǎn)制造行業(yè)具有深遠(yuǎn)影響。鑒于無損檢測研究的重要意義,本文作者系統(tǒng)地總結(jié)了增材制造合金領(lǐng)域中制件孔隙型缺陷無損檢測技術(shù)的研究進展,重點介紹了目前國內(nèi)外激光超聲技術(shù)在增材制件孔隙尺寸和孔隙率檢測中的應(yīng)用,展望了未來該領(lǐng)域在線無損檢測方向上的發(fā)展動態(tài)。
1、增材制造技術(shù)

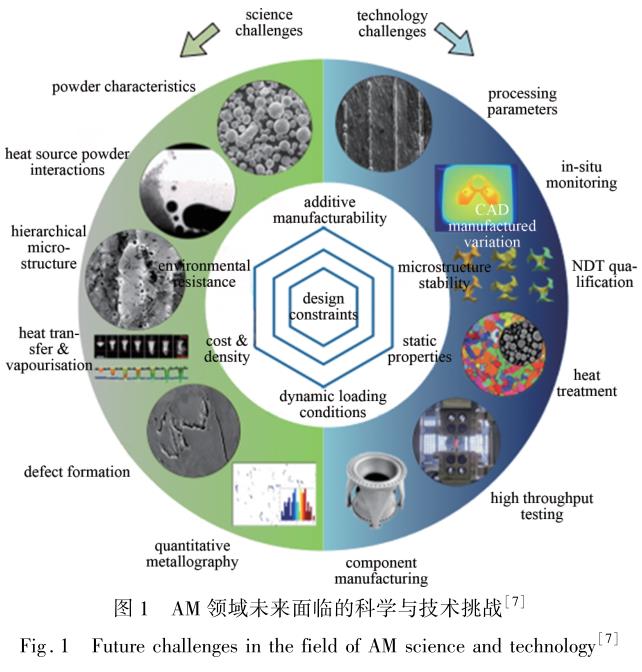

增材制造(additionmanufacture,AM)技術(shù)具有復(fù)雜構(gòu)件快速凈成形、材料利用率高等優(yōu)點,是航空航天領(lǐng)域具代表性顛覆性技術(shù)之一[1]。近年來,全球增材制造的市場規(guī)模逐年上升,從行業(yè)方面來看,航空航天領(lǐng)域積累的AM技術(shù)方面經(jīng)驗相對較多[2]。NorskTi-tanium公司報道,飛機上典型的2kg鈦合金部件若采用傳統(tǒng)加工方式需要從30kg原材料上切割完成,相比于該方式,AM技術(shù)則僅需6kg的鈦絲,整體來看可為每架波音787飛機節(jié)省約300萬美元。因此,AM技術(shù)在國際航空制造領(lǐng)域迅猛發(fā)展,被用來設(shè)計更多具有優(yōu)良力學(xué)性能或是具有特殊功能的零部件。例如,美國SpaceX太空探索技術(shù)公司采用AM技術(shù)制造龍飛船發(fā)動機中的SuperDraco推進器,僅用數(shù)月時間就完成了發(fā)動機設(shè)計和制造,大幅度地節(jié)省了時間成本和原材料成本[3]。此外,美國國家航空航天局研制的低溫?zé)峤粨Q器以及我國的C919客機的主風(fēng)擋窗框和中央翼根肋等大型復(fù)雜結(jié)構(gòu)件亦采用了AM技術(shù)[4-5]。

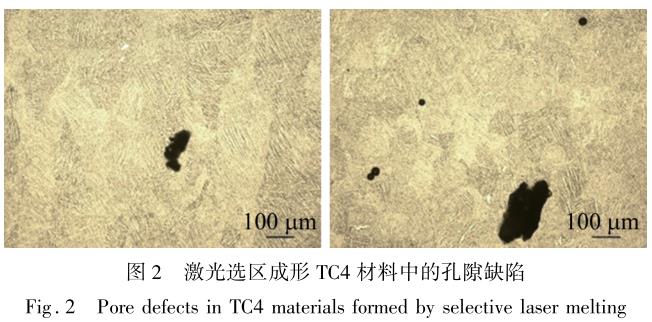

隨著對AM技術(shù)深入的研究發(fā)現(xiàn),由于AM技術(shù)在制造過程中材料溫度變化劇烈、成型行為復(fù)雜,制造工藝參數(shù)以及階梯效應(yīng)容易對制件的尺寸精度、組織各向異性以及結(jié)構(gòu)完整性產(chǎn)生影響,因而制件內(nèi)部多發(fā)現(xiàn)氣孔、未熔合、微裂紋等誘發(fā)其疲勞失效的缺陷[6]。國際高溫合金學(xué)會主席REED等人分析了高溫合金AM技術(shù)需要面對的科學(xué)與技術(shù)挑戰(zhàn)(如圖1所示),認(rèn)為目前AM制備產(chǎn)品在質(zhì)量控制、減少缺陷及產(chǎn)品一致性上仍存在缺少成熟技術(shù)的問題,未來需要更多缺陷檢測和性能評價的數(shù)據(jù)積累,而這離不開數(shù)據(jù)分析、物理建模、過程仿真、人工智能和新在線檢測技術(shù)的支持?？捎糜贏M制造過程中的無損檢測手段是未來AM領(lǐng)域科學(xué)和工程領(lǐng)域面臨的重要挑戰(zhàn)之一[7]。
2、孔隙型缺陷的無損檢測技術(shù)
隨著AM制件在航空航天等領(lǐng)域逐漸投入使用,對于制件的力學(xué)性能等也提出了更高的要求,通過控制制件內(nèi)孔隙的形成來提高其力學(xué)性能的方式引起了該領(lǐng)域研究人員的關(guān)注。目前制件內(nèi)部冶金缺陷的有效控制尚未完全解決,有研究者認(rèn)為其關(guān)鍵在于AM過程中制件組織及缺陷形成規(guī)律尚未完全厘清,且缺少能夠?qū)崟r觀測其形成過程的在線檢測手段。在AM過程中,孔隙型缺陷是增材制件中最為常見的缺陷之一,多呈現(xiàn)球型或橢球型形貌特征,其尺寸在數(shù)十微米至百微米范圍,如圖2所示?？紫缎腿毕輰υ霾闹萍睦鞆姸取⒀诱剐砸约捌趶姸鹊炔牧狭W(xué)性能嚴(yán)重影響,其產(chǎn)生原因往往與AM工藝參數(shù)密切相關(guān),例如,增材過程中材料冷卻速率較大使得熔融態(tài)的金屬材料中的氣體不能及時從熔池中溢出而滯留在材料內(nèi)部形成孔隙?？紤]到制件內(nèi)孔隙位置、形狀、尺寸、方向和密度等特征與AM工藝參數(shù)密切相關(guān),所以通過優(yōu)化工藝參數(shù)(如層厚、能量輸入、構(gòu)建方向、掃描策略、掃描間距和掃描速率)的方式被視為是減少該類型缺陷的重要手段[8]。
可見,降低AM制件孔隙率的關(guān)鍵是如何能夠在增材制造的過程中,對形成異常尺寸的孔隙進行在線檢測,然后反饋給AM制備系統(tǒng)來實時調(diào)整工藝參數(shù)以降低制件的孔隙率。因此,準(zhǔn)確可靠地對AM過程中孔隙缺陷進行無損檢測,對于AM零件質(zhì)量控制及安全服役均具有重要的科學(xué)研究意義和工程應(yīng)用價值。
圍繞這一問題,國內(nèi)外學(xué)者已經(jīng)開展了大量探索性研究,試圖從AM制備后的性能檢測、AM零件制備過程中的特征量監(jiān)測和在線式無損檢測技術(shù)3個方向,來解決AM零件的質(zhì)量控制問題[9-12]。
2.1離線式無損檢測技術(shù)
離線式無損檢測方式屬于制件加工后檢測,多用于AM結(jié)束后對制件的質(zhì)量評價。實際上,這種方式還可用于建立AM工藝條件和制件質(zhì)量之間本構(gòu)關(guān)系的研究。例如PARAB等人采用基于同步加速器的X光顯微斷層掃描技術(shù)研究了粉末及后處理工藝對孔洞缺陷的影響[9]。由于離線無損檢測無法滿足實時性獲取制件質(zhì)量信息,無法根據(jù)制件狀態(tài)對AM工藝進行的實時調(diào)整以及缺陷去除,難以提高AM制件質(zhì)量及成品率。
2.2基于特征量監(jiān)測的間接式檢測
通過監(jiān)測AM過程能夠反映材料成形等各類不穩(wěn)定現(xiàn)象,據(jù)此來預(yù)測缺陷的產(chǎn)生,用于實時制造工藝參數(shù)的反饋控制。該方式目前主要以熔池尺寸、溫度、光譜以及熔池附近等離子體等作為監(jiān)測參數(shù)[10]。例如,CHOO等人利用光電二極管檢測熔池的平均輻射,在確定了熔池參數(shù)置信區(qū)間基礎(chǔ)上,對處于在置信區(qū)間外的區(qū)域作為過熱區(qū)域,并據(jù)此來判定制件制造質(zhì)量,研究表明,孔隙缺陷在制件邊緣處出現(xiàn)頻率高于其它區(qū)域[11]?？紤]到AM過程中,材料組織演化過程和缺陷產(chǎn)生機制尚未完全明確,而且用于監(jiān)測的過程特征參數(shù)與制件缺陷之間的本構(gòu)關(guān)系并不明晰,所以該方法難以保證制件最終質(zhì)量,需要其它檢測手段進行配合使用。
2.3在線式無損檢測技術(shù)
在線式無損檢測方式是AM加工過程急需且有效的一種檢測方式。已經(jīng)報道的文獻中,AM過程中在線無損檢測技術(shù)多集中于X射線技術(shù)以及超聲檢測技術(shù),特別是X光計算機層析成像(X-raycomputedtomography,XCT)技術(shù)和激光超聲檢測技術(shù),被認(rèn)為最有潛力應(yīng)用于AM過程的制件檢測,已經(jīng)成為本領(lǐng)域的研究熱點[12]。因此,下面將重點介紹XCT技術(shù)與激光超聲技術(shù)在AM材料檢測方面的主要研究進展。
3、XCT無損檢測技術(shù)

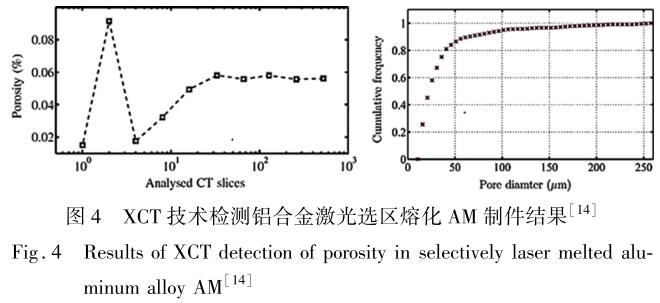

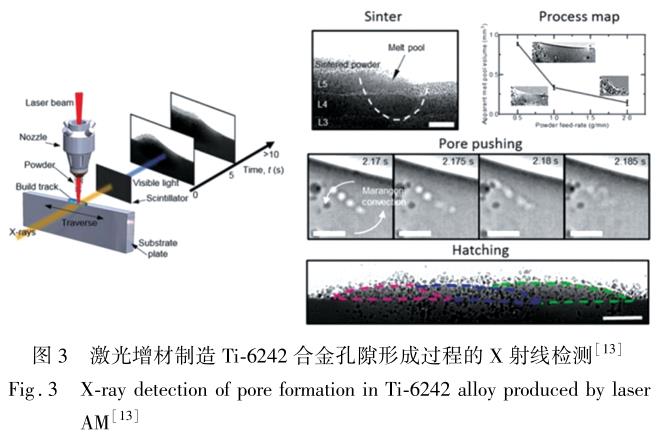

倫敦大學(xué)學(xué)院借助X射線技術(shù)的高精度檢測特點,實現(xiàn)了Ti-6242材料在激光AM過程中激光與Ti-6242相互作用過程的連續(xù)觀測,并通過不同時刻孔隙形態(tài)的特征變化分析了其形成機制,如圖3所示[13]。相較于傳統(tǒng)的X射線技術(shù),XCT具有可清晰、準(zhǔn)確、直觀地展示制件內(nèi)部缺陷等優(yōu)點,特別適合于復(fù)雜構(gòu)型的中小型結(jié)構(gòu)件的無損檢測,因此被廣泛用于AM領(lǐng)域中。如諾丁漢大學(xué)AM研究團隊采用XCT技術(shù)對鋁合金激光選區(qū)熔化AM制件孔隙率進行了檢測,結(jié)果表明,該技術(shù)可檢測最小孔隙率為0.06%,可檢測出的最小孔隙直徑約為260μm,如圖4所示[14]。

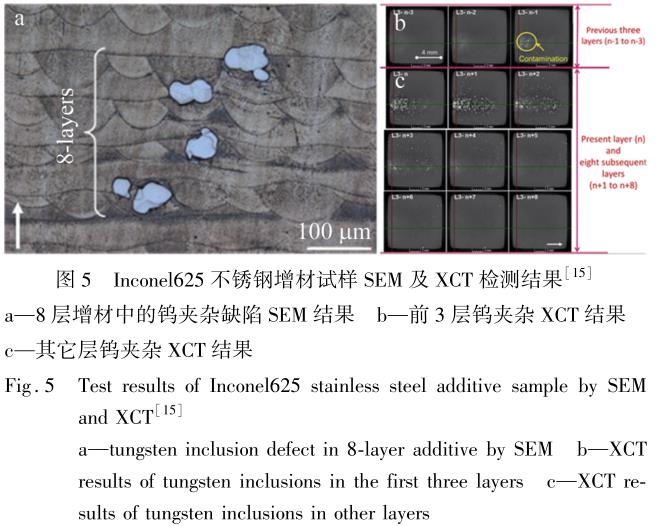

為了進一步提升檢測效率和檢測實時性,研究人員提出了一種AM過程XCT在線無損檢測方式:在制件打印一定層數(shù)后進行檢測分析,進而通過逐層打印、固定層數(shù)檢測的方式來獲取制件的缺陷信息并用于提高制件的整體質(zhì)量[15]。圖5所示為Inconel625不銹鋼增材試樣掃描電子顯微鏡(scanningelectronmicro-scope,SEM)及XCT檢測結(jié)果。
這種方法可實時監(jiān)控成形過程,發(fā)現(xiàn)缺陷后反饋進而修復(fù)缺陷,可極大減少制件的廢品率,提高產(chǎn)品的一次性合格率。在線檢測方式對于AM制造零部件質(zhì)量控制意義更為顯著,已經(jīng)成為該領(lǐng)域的研究前沿與熱點。
4、激光超聲無損檢測技術(shù)
考慮到XCT放射性,目前美國國家航空航天局等機構(gòu)研究提出了基于超聲檢測技術(shù)的AM材料內(nèi)部孔隙成像的研究思路,主要分為接觸式超聲成像檢測和非接觸式超聲成像檢測兩種方式[16]。在接觸式超聲成像檢測方面,RIEDER等人利用壓電式的脈沖回波超聲法,檢測出了激光增材過程中金屬鋁中直徑約2mm的球型孔隙,進而發(fā)現(xiàn)可以利用超聲波B掃描的檢測方式,監(jiān)測增材過程中激光參數(shù)改變誘發(fā)材料中孔隙變化的情況[17]。CHABOT等人利用超聲相控陣技術(shù)(10MHz,128陣元)研究在線增材制件中孔隙的可能性時發(fā)現(xiàn),該方法可以檢測出不小于0.6mm的缺陷,且得到了CT檢測結(jié)果的驗證[18]。然而,JAVADI等人最近的研究結(jié)果表明,考慮到AM過程中的溫度及制件冷卻速度,一般這種接觸式的超聲相控陣檢測方法需要在制備后36min后實施[19]。因此,接觸式的超聲成像檢測不僅存在檢測滯后的問題,更主要的是無法對缺陷的在線修復(fù)和后續(xù)加工工藝進行實時反饋。
在非接觸式超聲成像檢測方面,激光超聲檢測技術(shù)因其檢測精度高、適于復(fù)雜幾何形狀檢測以及可以遠(yuǎn)距離檢測,被認(rèn)為是最有可能用于AM過程中的主要在線檢測技術(shù)之一,近年來備受AM無損檢測研究人員的關(guān)注[20-25]。EVERTON等人評估了激光激勵的超聲表面波來檢測AM制件中氣孔缺陷的能力,以鋪粉式激光增材制備的鈦合金試樣中人工孔隙缺陷為研究對象,發(fā)現(xiàn)利用B掃描的方式可以檢測出表面最小直徑為0.725mm的孔隙,該工作沒有評估出內(nèi)部型氣孔缺陷的檢測能力[20]。LEVESQUE等人研究了一種基于合成孔徑聚焦(syntheticaperturefocusingtech-nique,SAFT)的激光超聲檢測方法,檢測出了激光選區(qū)和電子束兩種增材工藝制備的高溫鎳基合金和鈦合金中內(nèi)部的未融合和孔隙等缺陷,且檢測結(jié)果得到了掃描電鏡檢測結(jié)果的驗證[21]。

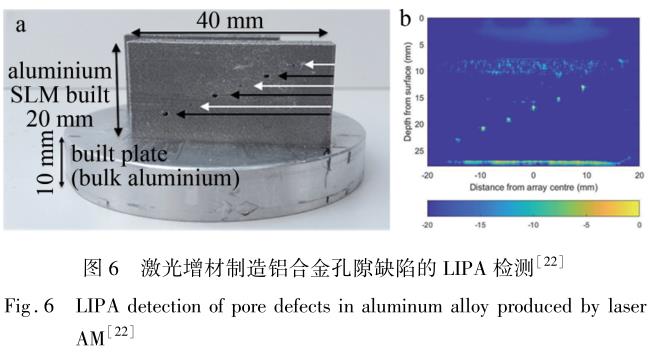

THEODOSIA等人利用激光機理超聲波并形成超聲相控陣(laserinducedphasedarray,LIPA)的方法檢測出了選區(qū)融化法制備的鋁合金中0.5mm~1.0mm的人工孔隙缺陷,并嘗試用全矩陣捕捉法來對增材過程進行成像式檢測[22],如圖6所示。
最近,PIERIS等人改進了LIPA方法,利用脈沖重復(fù)頻率為5kHz的激光器在熱彈機制下連續(xù)激勵超聲信號,并對信號進行500次的平均,以提高檢測的信噪比,對激光選區(qū)增材工藝制備的鋁鎂合金中6個不同深度下直徑為0.5mm和1.0mm孔隙進行檢測,如圖7所示。結(jié)果表明,該方法能發(fā)現(xiàn)其中的5個缺陷[23]。
YU等人利用高精度的激光測振儀代替上述研究中的激光干涉儀進行B掃描和C掃描檢測,發(fā)現(xiàn)對于激光增材制造的鈦合金試樣,B掃描和C掃描能夠發(fā)現(xiàn)的最小人工孔隙尺寸分別為0.8mm和0.4mm[24]。

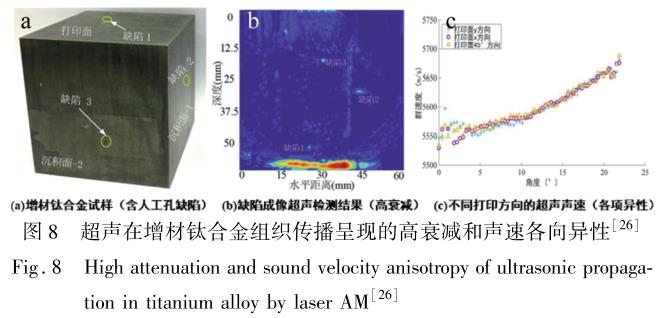

近年來,國內(nèi)在增材超聲檢測領(lǐng)域也開展了相關(guān)跟蹤研究工作。西北工業(yè)大學(xué)系統(tǒng)地開展了超聲檢測技術(shù)應(yīng)用于TC4鈦合金激光立體成形制件中缺陷檢測的研究工作,該技術(shù)可檢測出的內(nèi)部人工孔洞類缺陷尺寸約為0.6mm[25]。北京航空航天大學(xué)采用超聲C掃描技術(shù)對激光AM制造的鈦合金試樣進行了檢測研究,發(fā)現(xiàn)試樣柱狀晶組織誘發(fā)了材料的各向異性和高衰減特性,從而導(dǎo)致C掃描檢測結(jié)果受不同深度聲波的能量大小和換能器焦斑的對稱性影響較大,如圖8所示。采用中心頻率10MHz、16陣元的環(huán)形水浸超聲聲速補償成像方式,可以發(fā)現(xiàn)AM鈦合金中直徑為0.8mm、深度為5mm人工平底孔缺陷[26]。

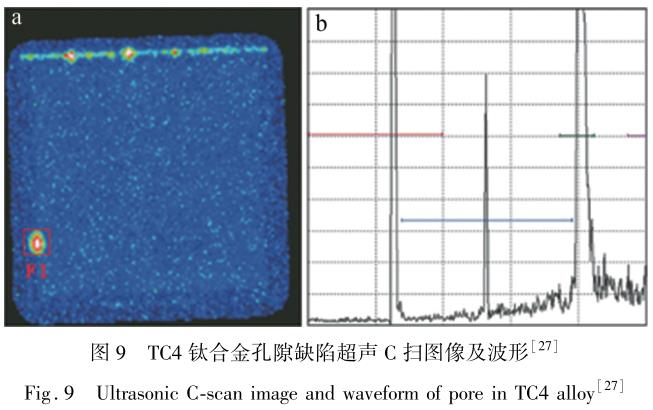

中國航發(fā)北京航空材料研究院采用中心頻率為10MHz的超聲C掃描方式對激光選區(qū)熔化TC4鈦合金中的孔隙進行檢測研究(如圖9所示),結(jié)果表明,在超聲波聚焦于鈦合金表面處且檢測靈敏度為0.4mm平底孔當(dāng)量的條件下,近表面缺陷的超聲C掃描檢測分辨力為3mm、信噪比為16dB,所獲得檢測效果最好[27]。
5、結(jié)束語
快速有效的無損檢測方法是實現(xiàn)AM制件在航空航天等領(lǐng)域廣泛應(yīng)用的關(guān)鍵技術(shù)之一。國內(nèi)外研究人員在X射線無損檢測和超聲無損檢測研究領(lǐng)域已經(jīng)取得了技術(shù)突破。
(a)通過增材制造過程中材料缺陷的在線無損檢測,包括缺陷檢測、幾何和物理參數(shù)測量,將監(jiān)測結(jié)果實時反饋給增材制造控制系統(tǒng),進而對加工過程來實時監(jiān)控并調(diào)整工藝參數(shù),實現(xiàn)AM制件的控形及控性,是未來確保AM制件質(zhì)量的主要手段。
(b)增材制造在線無損檢測新技術(shù)及裝備的研究對未來生產(chǎn)制造行業(yè)具有深遠(yuǎn)影響。AM制件已經(jīng)呈現(xiàn)大型化、精細(xì)化、復(fù)雜化發(fā)展態(tài)勢,針對其開展激光超聲、XCT以及TFM超聲相控陣等方法并突破其快速高效的檢測技術(shù),有助于產(chǎn)生AM在線無損檢測新技術(shù)及裝備,推動AM制造裝備的升級。
(c)XCT技術(shù)在檢測精度和檢測效率方面具有明顯的技術(shù)優(yōu)勢,其未來面臨的挑戰(zhàn)主要是被檢測制件的厚度和尺寸對于XCT能量和輻射防護方面的限制。
激光超聲檢測技術(shù)具有非接觸、遠(yuǎn)距離檢測的優(yōu)點,且可以檢測金屬材料中微米級的孔隙缺陷,初步展示了對于AM材料在線檢測的適用性。AM合金組織特殊性會誘發(fā)復(fù)雜的超聲散射噪聲,導(dǎo)致超聲檢測孔隙時存在嚴(yán)重的交叉干擾現(xiàn)象,因此給現(xiàn)有超聲檢測方法帶了巨大挑戰(zhàn)。未來超聲檢測技術(shù)需要進一步考慮如何降低AM材料組織形貌特殊性對超聲檢測微小孔隙檢測的影響,以確保檢測結(jié)果的可靠性與穩(wěn)定性。
參考文獻
[1] WANG Y,ZHOU X F.Research front and trend of specific laser a-dditive manufacturing
techniques[ J].Laser Technology,2021,45(4):475-484(in Chinese).
王勇,周雪峰.激光增材制造研究前沿與發(fā)展趨勢[ J].激光技術(shù),2021,45(4):475-484.
[2] KORNER M E H,LAMBáN M P,ALBAJEZ J A, et al. Systematic literature review:Integration
of additive manufacturing and industry 4. 0[J].Metals,2020,10(8):1061.
[3] HANSEL A,MORI M, FUJISHIMA M,et al. Study on consistently optimum deposition conditions
of typical etal material using additive/subtractive hybrid machine tool [ J]. Procedia Cirp,
2016,46(8):579-582.
[4] WILLIAMS
H,
JONES
E
B.
Additive
manufacturing
standards
for
space
resource
utilization [ J].
Additive
Manufacturing,
2019,
28
(4):676-681.
[5] LI
Z
G,
YIN
Z
M.
The
method
of
the
flaps
of
C919
aircraft
manufac-
turing
quality
control
[J].
Journal
of
Aerospace
Science
and
Techno-
logy,
2020,
8(1):
19-24(in
Chinese).
李紫光,
尹子盟.
大飛機襟翼制造質(zhì)量控制技術(shù)[J].
國際航空
航天科學(xué),
2020,
8(1):
19-24.
[6] KHALIL
M,
TEICHERT
G
H,
ALLEMAN
C,
et
al.
Modeling
strength
and
failure
variability
due
to
porosity
in
additively
manufac-
tured
metals[J]. Computer
Methods
in
Applied
Mechanics
and
Engi-
neering,
2021,373(1):113471-113506.
[7] PANWISAWAS
C,
TANG
Y
B
T,
REED
R
C.
Metal
3D
printing
as
a
disruptive
technology
for
superalloys [ J].
Nature
Communication,
2020,
11(1):
2327-2330.
[8] GORSSE
S,
HUTCHINSON
C,
GOUNé
M,
et
al.
Additive
manufac-
turing
of
metals:
A
brief
review
of
the
characteristic
microstructures
and
properties
of
steels,
Ti-6Al-4V
and
high-entropy
alloys[J].
Sci-
ence
and
Technology
of
Advanced
Materials,
2017,18(1):
584-610.
[9] PARAB
N
D,
ZHAO
C,
ROSS
C,
et
al.
Ultrafast
X-ray
imaging
of
laser-metal
additive
manufacturing
processes[J].
Journal
of
Synchro-
tron
Radiation,
2018,
25(5):
1467-1477.
[10] HONARVAR
F,
VARVANI-FARAHANI
A.
A
Review
of
ultrasonic
testing
applications
in
additive
manufacturing:
Defect
evaluation,
material
characterization,
and
process
control [ J ].
Ultrasonics,
2020,
108(9):106227.
[11] CHOO
H,
SHAM
K
L,
BOHLING
J,
et
al.
Effect
of
laser
power
on
defect,
texture,
and
microstructure
of
a
laser
powder
bed
fusion
pro-
cessed
316L
stainless
steel [ J].
Materials
&
Design,
2019,
164
(4):
107534.
[12] MILLON
C,
VANHOYE
A,
OBATON
A
F,
et
al.
Development
of
laser
ultrasonics
inspection
for
online
monitoring
of
additive
manufac-
turing[J].
Welding
in
the
World,
2018,
62(3):
653-661.
[13] CHEN
Y
H,
CLARK
S
J,
SINCLAIR
L,
et
al.
Synchrotron
X-ray
imaging
of
directed
energy
deposition
additive
manufacturing
of
tita-nium
alloy
Ti-6242[ J].
Additive
Manufacturing,
2021,
41 ( 5):
101969.
[14] MASKERY
I,
ABOULKHAIR
N
T,
CORFIELD
M
R,
et
al.
Quan-
tification
and
characterisation
of
porosity
in
selectively
laser
melted
Al-Si10-Mg
using
X-ray
computed
tomography[ J].
Materials
Cha-
racterization,
2016,
111(1):
193-204.
[15] MOHAMMAD
M,
REZA
Y,
RAO
P,
et
al.
In-process
monitoring
of
material
cross-contamination
defects
in
laser
powder
bed
fusion[J].
Journal
of
Manufacturing
Science
&
Engineering,
2018,
140(11):
111001.
[16] WALLER
J,
SAULSBERRY
R,
PARKER
B,
et
al.
Summary
of
NDE
of
additive
manufacturing
efforts
in
NASA
[ J].
AIP
Confe-
rence
Proceedings,
2015,
1650(1):
51-62. [17] RIEDER
H,
SPIES
M,
BAMBERG
J,
et
al.
On-
and
offline
ultra-
sonic
characterization
of
components
built
by
SLM
additive
manufac-
turing[J].
AIP
Conference
Proceedings,
2016,1706(1):130002.
[18] CHABOT
A,
LAROCHE
N,
CARCREFF
E,
et
al.
Towards
defect
monitoring
for
metallic
additive
manufacturing
components
using
phased
array
ultrasonic
testing[J].
Journal
of
Intelligent
Manufactur-
ing,
2020,
31(5):1191-1201.
[19] JAVADI
Y,
MOHSENI
E,
MACLEOD
C
N,
et
al.
Continuous
mo-
nitoring
of
an
intentionally-manufactured
crack
using
an
automated
welding
and
in-process
inspection
system[ J].
Materials
&
Design,
2020,191(7):108655.
[20] EVERTON
S,
DICKENS
P,
TUCK
C,
et
al.
Evaluation
of
laser
ul-
trasonic
testing
for
inspection
of
metal
additive
manufacturing[ J].
Proceedings
of
the
SPIE,
2015,9353:
935316.
[21] LEVESQUE
D,
BESECOND
C,
LORD
M,
et
al.
Inspection
of
addi-
tive
manufactured
parts
using
laser
ultrasonics[ J].
AIP
Conference
Proceedings,
2016,
1706(1):
130003.
[22]
THEODOSIA
S,
YASHAR
J,
WILLIAM
K,
et
al.
Laser
induced
phased
arrays
for
remote
ultrasonic
imaging
of
additive
manufactured
components[C] / / 57th
Annual
Conference
of
the
British
Institute
of
Non-Destructive
Testing.
Northampton,
UK:
BINDT,
2018:
174-
182.
[23]
PIERIS
D,
STRATOUDAKI
T,
JAVADI
Y,
et
al.
Laser
induced
phased
arrays
(LIPA)
to
detect
nested
features
in
additively
manu-
factured
components [ J].
Materials
&
Design,
2020,
187 ( 3):
108412.
[24] YU
J,
ZHANG
D
Q,
LI
H,
et
al.
Detection
of
internal
holes
in
ad-
ditive
manufactured
Ti-6Al-4V
part
using
laser
ultrasonic testing
[J].
Applied
Sciences,
2020,
10(1):365-376.
[25] RUAN X Q,LIN X,HUANG Ch P,et al.Effect of microstructure of laser solid forming TC4 titanium alloy on ultrasonic parameters[J].Chinese Journal of Lasers,2015,42(1):0103005(in Chin-ese).
阮雪茜,林鑫,黃春平,等.TC4激光立體成形顯微組織對超聲參量的影響[J].中國激光,2015,42(1):0103005.
[26] LI W T,ZHOU Zh G.Research on ultrasonic array testing methods of laser additive-manufacturing titanium alloy[ J].Journal of Me-chanical Engineering,2020,56(8):141-147(in Chinese).
李文濤,周正干.激光增材制造鈦合金構(gòu)件的陣列超聲檢測方法研究[J]. 機械工程學(xué)報,2020,56(8):141-147.
[27] LIN L Zh,YANG P H,HAN B,et al.Ultrasonic testing of Ti-6Al-4V titanium alloy material
manufacured by selective laser melting [J].Nondestructive Testing,2021,43(6):12-15(inChinese).
林立志,楊平華,韓波,等.激光選區(qū)熔化增材制造 Ti-6Al-4V鈦合金的超聲檢測[J]. 無損檢測,2021,43(6):12-15.
無相關(guān)信息
