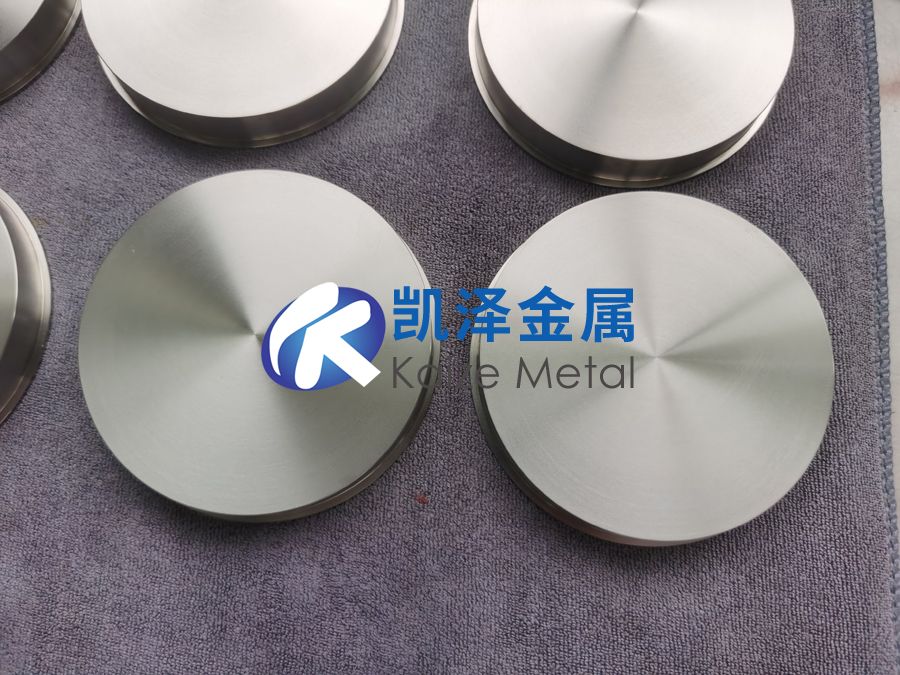

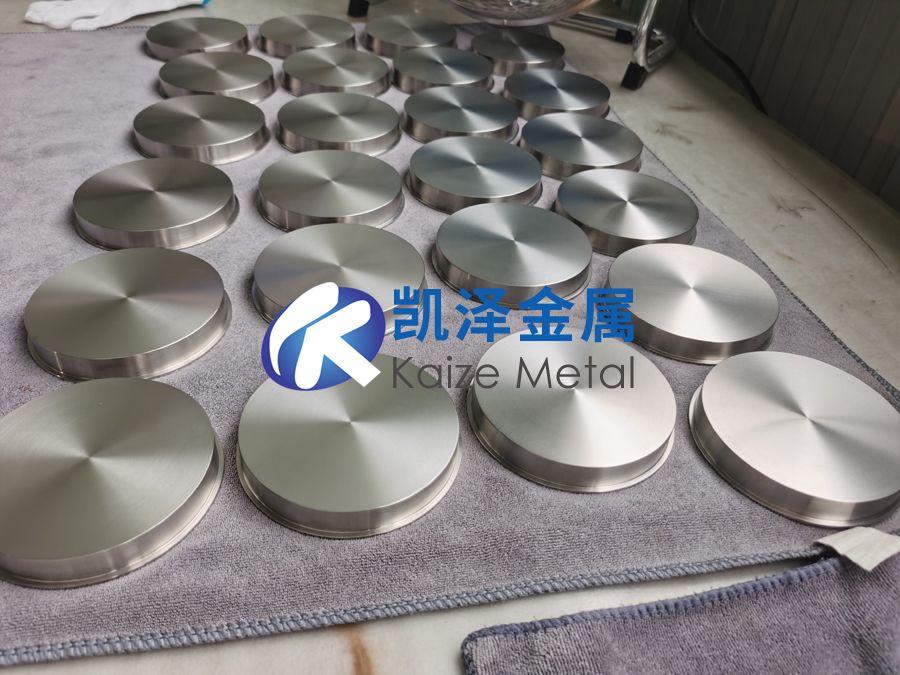

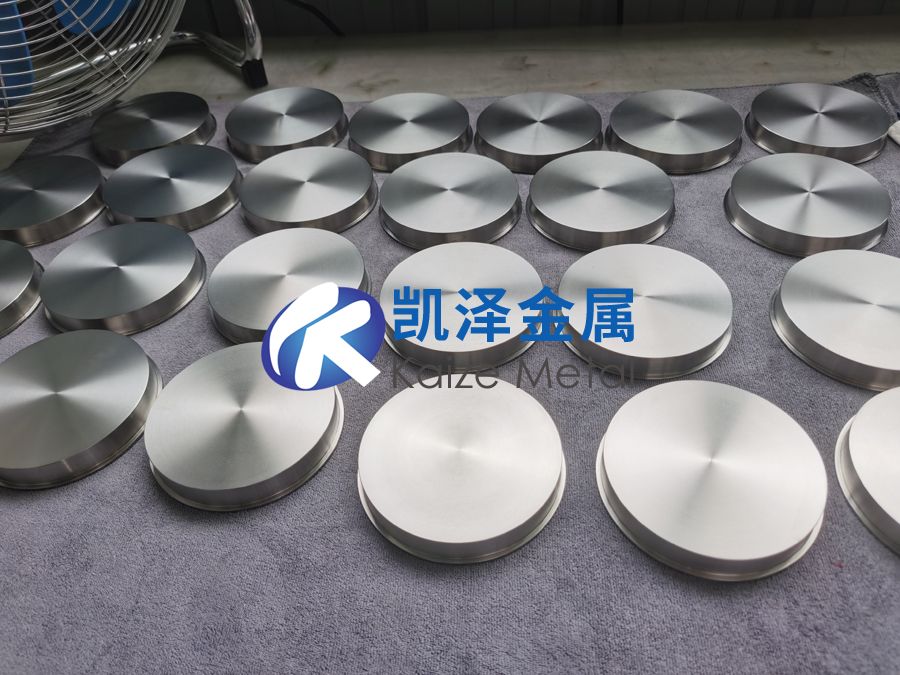

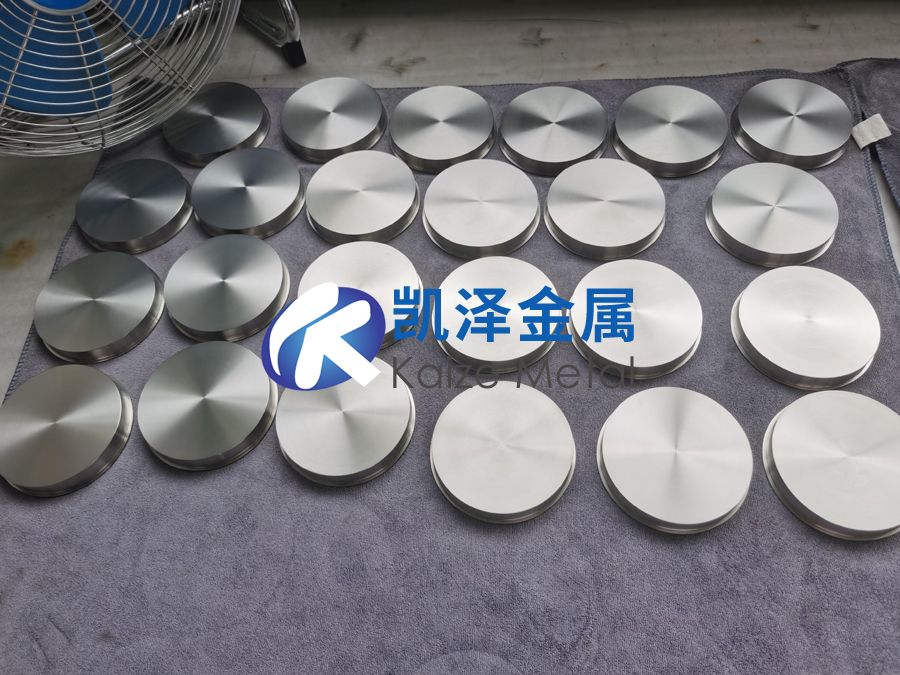

1、高純鈦靶
高純鈦靶指純度≥ 99.95%（3N5級） 的鈦濺射靶材，雜質總量≤ 500 ppm，關鍵元素（Fe、O、C等）需精確控制。根據應用需求，純度可提升至 99.999%（5N級），主要用于對薄膜性能要求嚴苛的半導體、光學及新能源領域。
2、性能突破性指標
| 參數 | 3N5級（典型值） | 4N5級（高端值） | 測試方法 |
| 純度 | ≥99.95% | ≥99.995% | GDMS/ICP-MS |
| Fe含量 | ≤50 ppm | ≤5 ppm | 輝光放電質譜（GDMS） |
| O含量 | ≤300 ppm | ≤100 ppm | 惰性氣體熔融-紅外檢測 |
| 密度 | ≥4.5 g/cm3 | ≥4.506 g/cm3 | 阿基米德法 |
| 晶粒尺寸 | ≤50 μm | ≤20 μm | SEM/EBSD |
| 電阻率（薄膜） | 420 nΩ·m | 400 nΩ·m | 四探針法 |
3、極限制造工藝
3.1 超純鈦制備
電子束懸浮區熔煉（FZ-EM）：
真空度≤ 1×10?? Pa，鈦棒懸浮熔煉避免坩堝污染，Fe殘留量可降至 1 ppm 以下。
定向凝固技術實現單晶生長，消除晶界雜質偏聚。
3.2 靶材致密化
熱等靜壓（HIP）強化：
溫度 900°C + 壓力 150 MPa + 氬氣環境，閉合微孔使密度趨近理論值。
氣孔率從常規工藝的 0.5% 降至 0.01%，濺射顆粒飛濺減少 80%。
3.3 表面超精處理
磁流變拋光（MRF）：
使用含納米金剛石顆粒的磁流變液，表面粗糙度達 Ra≤0.1 μm，降低薄膜針孔率。
配合 等離子體活化清洗，表面氧吸附量減少 70%。
4、行業標準演進
| 標準體系 | 關鍵更新（2020-2023） |
| SEMI | SEMI F47-0321：新增對3D NAND用鈦靶的Fe含量要求（≤3 ppm） |
| ASTM | ASTM B348-22：引入超高純鈦（5N級）的氧含量分級（O1級≤100 ppm） |
| 中國國標 | GB/T 3620.1-2023：新增電子級鈦材的Cl、S控制標準（均≤5 ppm） |
| JIS | JIS H 4650:2022：強化對濺射靶材晶粒取向的檢測要求（極圖分析） |
5、新興應用場景
5.1 第三代半導體
GaN HEMT器件：
鈦靶用于制備 Al/Ti/W 多層歐姆接觸，接觸電阻降至 0.3 Ω·mm。
4N5級鈦靶的Fe控制可降低界面態密度，提升器件高頻特性（＞100 GHz）。
5.2 量子計算
超導量子比特：
5N級鈦膜用于制備 約瑟夫森結勢壘層，臨界電流密度波動≤ 2%。
超低氧含量（≤50 ppm）保障超導能隙穩定性。
5.3 核聚變裝置
第一壁涂層：
高純鈦膜（厚度≥50 μm）作為氫同位素滲透阻擋層，氘滯留量降低 90%。
耐中子輻照性能達 102? n/m2（ITER項目驗證數據）。
6、成本與供應鏈策略
6.1 成本結構分析
| 成本項 | 3N5級占比 | 4N5級占比 | 降本路徑 |
| 原材料 | 35% | 50% | 電子束熔煉余料回收（＞90%） |
| 加工損耗 | 25% | 30% | 增材制造（材料利用率↑30%） |
| 檢測認證 | 15% | 20% | GDMS檢測自動化（成本↓40%） |
6.2 全球供應鏈地圖
高端供應商：
日本東邦鈦（5N級，市占率60%）、美國ATI（4N5級，半導體專用）
國產替代：
西部超導（4N級突破）、寶鈦股份（3N5級量產）
7、使用故障樹分析（FTA）
常見問題：薄膜電阻率異常升高
根本原因排查路徑：
靶材氧含量超標（＞500 ppm）→ 驗證GDMS報告
晶粒異常長大（＞100 μm）→ SEM檢測 + EBSD分析
背板熱失配導致開裂→ 紅外熱成像檢查靶材溫度梯度
表面污染物（C≥0.1%）→ XPS表面成分分析
8、前沿研究方向
原子層沉積（ALD）鈦前驅體：
開發 TiCl?+等離子體輔助 工藝，實現1nm級超薄鈦膜（粗糙度≤0.3 nm）。
再生循環技術：
等離子體炬回收廢靶，雜質去除率＞99.9%，成本較原生靶降低40%。
高純鈦靶正從“材料科學”向“極限制造”躍遷，3N5級已成為工業基準，4N5/5N級則在量子科技、聚變能等戰略領域展現不可替代性。未來競爭將聚焦于：
超精密檢測：亞ppm級雜質原位分析技術
智能化生產：AI驅動的熔煉參數優化系統
綠色制造：零碳電子束熔煉工藝
選購時需建立“性能-成本-可追溯性”三維評估體系，優先選擇具備自主熔煉技術及完整檢測鏈的供應商。
